Tủ trung tâm báo cháy: Trọng tâm vận hành của toàn hệ thống

Trong một hệ thống phòng cháy chữa cháy (PCCC), nếu các đầu báo khói, báo nhiệt được ví như các "giác quan" thì tủ trung tâm báo cháy chính là "bộ não" điều khiển tối cao. Mọi tín hiệu nguy hiểm từ các khu vực đều phải truyền về đây để xử lý. Nếu bộ não này gặp sự cố hoặc hoạt động không chính xác, toàn bộ hệ thống PCCC sẽ tê liệt, đẩy công trình vào tình huống cực kỳ nguy hiểm.

Vậy cụ thể tủ báo cháy là gì, cấu tạo ra sao và vận hành như thế nào để đảm bảo an toàn tối đa cho tòa nhà của bạn? Hãy cùng Baochay24h.com phân tích sâu trong bài viết dưới đây.

tu-trung-tam-bao-chay

1. Tủ trung tâm báo cháy là gì?

Tủ trung tâm báo cháy (Fire Alarm Control Panel - FACP) là thiết bị trung tâm nhận, hiển thị và xử lý các tín hiệu từ các thiết bị đầu vào (đầu báo khói, đầu báo nhiệt, nút nhấn khẩn cấp). Khi có sự cố hỏa hoạn xảy ra, tủ sẽ ngay lập tức phân tích dữ liệu, phát tín hiệu cảnh báo đến các thiết bị đầu ra (chuông, đèn, còi) và kích hoạt các kịch bản ngoại vi như hạ thang máy, đóng cửa chống cháy, hoặc điều khiển hệ thống tăng áp hút khói.

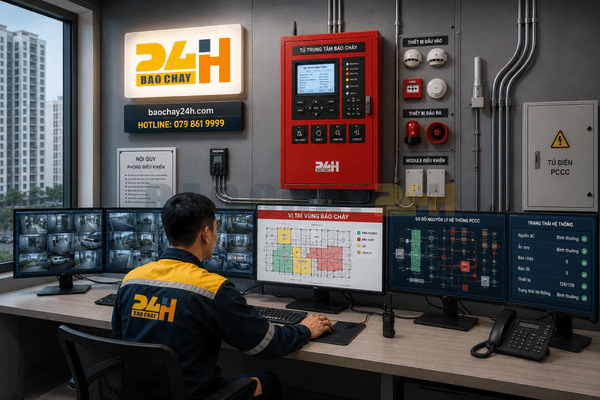

Thiết bị này thường được bố trí ở những nơi có người trực ban 24/24 như phòng bảo vệ, phòng điều khiển trung tâm của tòa nhà để đảm bảo con người có thể can thiệp kịp thời khi có báo động.

2. Cấu tạo và nguyên lý hoạt động của tủ báo cháy

Để vận hành mượt mà cả một hệ thống lớn, tủ báo cháy sở hữu cấu trúc phần cứng tối ưu và một quy trình xử lý thông tin nghiêm ngặt.

Cấu tạo phần cứng cơ bản

Thông thường, một bộ trung tâm điều khiển báo cháy tiêu chuẩn sẽ bao gồm các thành phần cốt lõi:

Bo mạch xử lý trung tâm (CPU): Nơi tiếp nhận, phân tích logic và đưa ra quyết định xử lý tín hiệu.

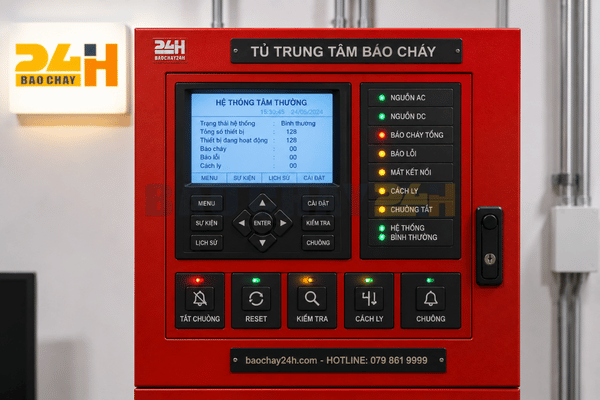

Màn hình hiển thị và hệ thống LED: Giúp kỹ thuật viên hoặc người trực tòa nhà dễ dàng quan sát trạng thái của hệ thống (Normal, Alarm, Trouble, Supervisory).
Hệ thống nút bấm điều khiển: Dùng để tắt tiếng chuông tạm thời (Silence), reset hệ thống (Reset), hoặc kích hoạt báo động khẩn cấp bằng tay.
Bộ nguồn và ắc quy dự phòng: Đảm bảo hệ thống hoạt động liên tục 24/7 ngay cả khi tòa nhà bị mất điện lưới đột ngột.

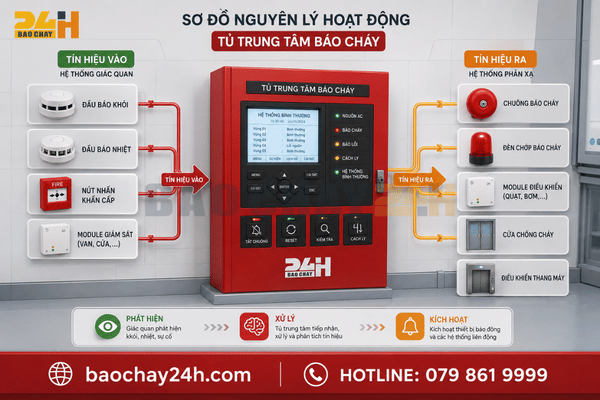

Nguyên lý vận hành của tủ trung tâm báo cháy

Nguyên lý hoạt động của thiết bị dựa trên một quy trình khép kín bao gồm 3 trạng thái:

Trạng thái giám sát (Bình thường): Tủ liên tục gửi tín hiệu kiểm tra đến các thiết bị trong mạng lưới. Các đầu báo và module cũng định kỳ phản hồi trạng thái "sống" về trung tâm.
Trạng thái sự cố (Trouble): Khi có đứt dây, ngắn mạch, mất kết nối thiết bị hoặc ắc quy yếu, tủ trung tâm báo cháy sẽ phát ra tiếng bíp ngắn và hiển thị chính xác lỗi trên màn hình để kỹ thuật viên kịp thời xử lý.
Trạng thái báo động (Alarm): Khi thông số môi trường (khói, nhiệt độ) vượt ngưỡng, thiết bị đầu vào sẽ truyền tín hiệu dòng điện hoặc kỹ thuật số về tủ. CPU sẽ xác minh dữ liệu và kích hoạt toàn bộ hệ thống chuông, đèn để sơ tán người, đồng thời đá relay liên động sang các hệ thống hạ tầng khác.

Trong các bài viết trước, chúng ta đã cùng tìm hiểu về [các thành phần cốt lõi của một hệ thống báo cháy tự động tiêu chuẩn] bao gồm thiết bị đầu vào, đầu ra và tủ trung tâm. Việc hiểu rõ mối liên kết giữa các thiết bị này sẽ giúp bạn dễ dàng hình dung cách vận hành tổng thể của toàn hệ thống.

3. Phân loại tủ trung tâm báo cháy phổ biến hiện nay

Tùy thuộc vào quy mô công trình, chủ đầu tư và nhà thầu sẽ lựa chọn loại tủ báo cháy phù hợp để tối ưu chi phí và hiệu quả bảo vệ. Trên thị trường hiện nay có hai dòng công nghệ chính:

Thống kê so sánh nhanh giữa Tủ thường (Conventional) và Tủ địa chỉ (Addressable)

Đặc điểm so sánh	Tủ báo cháy hệ thường	Tủ trung tâm báo cháy hệ địa chỉ
Cơ chế quản lý	Quản lý theo từng phân vùng (Zone).	Quản lý chi tiết từng thiết bị riêng lẻ.
Khả năng định vị	Chỉ biết vùng nào bị cháy, không biết chính xác đầu báo nào kêu.	Hiển thị chính xác vị trí, số phòng, tầng của đầu báo đang báo động.
Quy mô áp dụng	Phù hợp nhà ở gia đình, cửa hàng nhỏ, văn phòng ít tầng.	Phù hợp chung cư, trung tâm thương mại, nhà máy, khách sạn lớn.
Khả năng mở rộng	Hạn chế, phụ thuộc vào số lượng Zone cố định trên bo mạch.	Rất cao, dễ dàng mở rộng bằng cách thêm Loop (vòng quét).
Chi phí đầu tư	Thấp, thiết bị rẻ nhưng tốn chi phí dây tín hiệu hơn.	Cao hơn ở giai đoạn đầu nhưng tối ưu vận hành, bảo trì về sau.

4. Các thương hiệu tủ báo cháy uy tín tại thị trường Việt Nam

Việc lựa chọn một thương hiệu uy tín quyết định đến độ bền và độ chính xác của hệ thống, giảm thiểu tối đa tình trạng báo cháy giả gây hoang mang. Một số cái tên đầu bảng được các kỹ sư PCCC ưu tiên lựa chọn bao gồm:

Hochiki (Nhật Bản/Mỹ): Dòng sản phẩm quốc dân tại Việt Nam. Các mẫu tủ trung tâm báo cháy Hochiki (như dòng FireNET hệ địa chỉ hoặc dòng HCV hệ thường) cực kỳ bền bỉ, tính ổn định cao và giao diện trực quan.
Panasonic (Nhật Bản): Nổi tiếng với công nghệ vi xử lý tiên tiến, khả năng chống nhiễu tín hiệu cực tốt, thích hợp cho các công trình văn phòng, khách sạn cao cấp.
Dahua (Trung Quốc): Tân binh mạnh mẽ trong phân khúc thông minh. Cung cấp các giải pháp tích hợp sâu giữa hệ thống báo cháy và camera giám sát, tối ưu hóa việc xác minh đám cháy từ xa bằng hình ảnh.
Nittan (Nhật Bản): Thương hiệu lâu đời với các dòng tủ có tiêu chuẩn kỹ thuật khắt khe, thường được sử dụng trong các nhà máy, khu công nghiệp có môi trường vận hành khắc nghiệt.

tu-trung-tam-bao-chay

5. Những lưu ý quan trọng khi lắp đặt và vận hành tủ báo cháy

Để tủ trung tâm báo cháy phát huy tối đa công năng và đạt tiêu chuẩn nghiệm thu của cơ quan Cảnh sát PCCC, đơn vị thi công cần tuân thủ nghiêm ngặt các nguyên tắc sau:

Vị trí lắp đặt: Tủ phải được đặt ở nơi khô ráo, thoáng mát, có ánh sáng đầy đủ và luôn có người túc trực. Độ cao lắp đặt vừa tầm mắt (thường cách mặt sàn từ 1.5m - 1.8m) để dễ thao tác.
Nguồn điện độc lập: Nguồn cấp cho tủ phải là nguồn điện ưu tiên, lấy trước aptomat tổng của công trình để tránh trường hợp ngắt điện toàn tòa nhà làm tắt luôn hệ thống báo cháy.
Bảo dưỡng định kỳ: Bình ắc quy dự phòng cần được kiểm tra định kỳ 6 tháng/lần để tránh bị chai nguồn. Thường xuyên lau chùi bụi bẩn trên các bo mạch và nút bấm của tủ báo cháy để tránh hiện tượng tiếp xúc kém.

Trong nội dung tiếp theo, chúng tôi sẽ gửi đến bạn bài viết chi tiết về [Phân biệt các loại đầu báo cháy thông dụng và phạm vi ứng dụng], giúp bạn chủ động vận hành hệ thống một cách trơn tru nhất.
