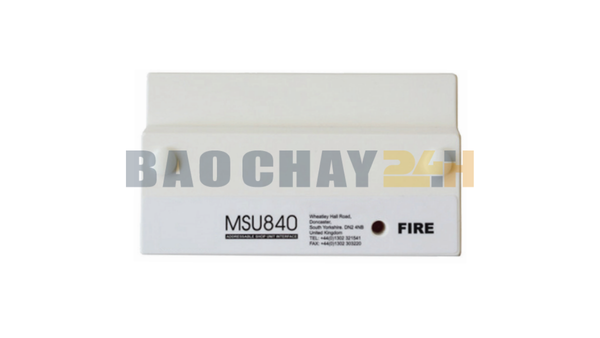

MSU840 Module giám sát thiết bị địa chỉ Eaton giúp kết nối các thiết bị báo cháy cơ bản như đầu báo, còi báo cháy, nút nhấn báo cháy, biến chúng thành một phần của hệ thống báo cháy địa chỉ (addressable) hiện đại, tập trung và dễ quản lý. Thiết bị đặc biệt phù hợp cho trung tâm thương mại, tòa nhà văn phòng đa căn hộ, khu thuê mặt bằng - nơi các đơn vị nhỏ dễ thay đổi, mở rộng.
Tính năng sản phẩm:
- Soft addressed - Không cần gán địa chỉ thủ công phức tạp, giảm thiểu sai sót và tiết kiệm thời gian thi công.
- Tích hợp bộ cách ly mạch ngắn (short-circuit isolator) bên trong - đảm bảo nếu xảy ra lỗi ngắn mạch, chỉ đoạn đó bị cô lập mà không ảnh hưởng toàn bộ hệ thống.
- Hỗ trợ 1 địa chỉ duy nhất trên vòng loop - đơn giản hóa việc đấu nối.
- Hai mạch còi báo (sounder circuits) - cho phép kết nối 2 nhóm còi báo truyền thống, tối ưu hóa chi phí thi công và linh hoạt trong bố trí.
- Hỗ trợ kết nối vùng detector và vùng call-point/conventional detector - dễ dàng tích hợp detector quang khói, detector nhiệt, call-point truyền thống.
- Giám sát đầu vào (input monitoring) - giám sát tín hiệu open (mạch hở), short (mạch chập), lỗi tiếp đất (earth fault) để đảm bảo độ tin cậy cao.
- Cài đặt đơn giản, dễ mở rộng - tận dụng lại dây dẫn sẵn có, thuận tiện khi mở rộng nhiều đơn vị (shop, office, căn hộ) vào hệ thống trung tâm.
Thông số kỹ thuật:
| Mục | Thông số |
|---|---|
| Mã sản phẩm | MSU840 |
| Chuẩn chứng nhận | EN54-Pt17 & Pt18 |
| Điện áp hoạt động | 15 V DC – 30 V DC |
| Dòng chờ (quiescent) | 3.4 mA (max) |
| Dòng tải chờ (quiescent load) | 2.8 mA (max) |
| Dòng báo động (alarm current) | 8 mA (max) |
| Số mạch đầu vào (input circuits) | 2 mạch: Zone 1 - call-point; Zone 2 - detectors + call-point |
| Số call-point hỗ trợ | Không giới hạn (unlimited) |
| Điện trở call-point | 470 Ω - 680 Ω |
| Số detector tối đa (zone 2) | 20 detector |
| Mạch còi báo (sounder circuits) | 2 mạch, mỗi mạch chịu tối đa 300 mA |
| EOL (End-Of-Line) resistors | Sounder circuits: 12 kΩ; Zone 1 EOL 6.8 kΩ; Zone 2 dùng Active EOL. |
| Ngưỡng fault (short-circuit) | 150 Ω |
| Nhiệt độ hoạt động | –10 °C tới +60 °C |
| Độ ẩm làm việc | 0–95% RH (không ngưng tụ) |
| Vật liệu / Kiểu vỏ | PC/ABS, độ bảo vệ IP40 |
| Kích thước (HxWxD) | 88 mm × 147 mm × 60 mm |
| Trọng lượng | ~ 0.25 kg (theo datasheet) |
Với MSU840, việc tích hợp các thiết bị báo cháy “truyền thống” vào hệ thống báo cháy địa chỉ hiện đại không còn là bài toán phức tạp. Đây là giải pháp lý tưởng cho các tòa nhà, trung tâm thương mại, văn phòng thuê mặt bằng hoặc những dự án có nhiều đơn vị nhỏ - nơi mà linh hoạt, an toàn, hiệu quả chi phí và đơn giản thi công là ưu tiên hàng đầu.
