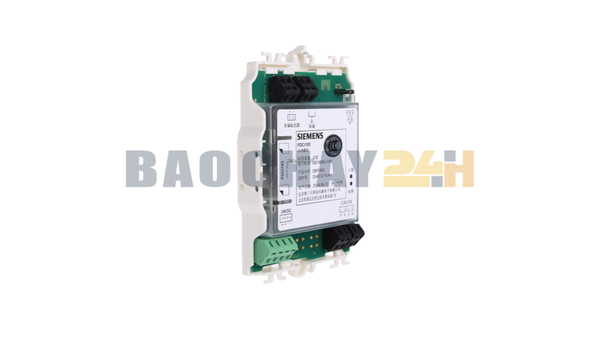

FDCI183 Module kết nối đầu báo thường Siemens là một thành phần thiết yếu trong các hệ thống báo cháy hiện đại, đặc biệt phù hợp với dòng sản phẩm Cerberus ECO. Được thiết kế để giám sát và kết nối các đầu báo cháy thông thường (collective detectors) với trung tâm báo cháy địa chỉ C-NET, FDCI183 mang lại sự linh hoạt và độ tin cậy cao, đảm bảo phát hiện cháy sớm và chính xác.

Tính năng sản phẩm:

• Kết nối linh hoạt: FDCI183 sở hữu 1 ngõ vào được giám sát, cho phép kết nối tối đa lên đến 32 đầu báo cháy thông thường trên một đường dây, giúp tối ưu hóa việc lắp đặt và giảm chi phí hệ thống.
• Đánh giá tín hiệu thông minh: Với bộ vi xử lý điều khiển bên trong, module này thực hiện đánh giá tín hiệu một cách chính xác và đáng tin cậy, phân biệt giữa trạng thái báo động và lỗi, đảm bảo thông tin được truyền tải nhanh chóng và chính xác đến trung tâm điều khiển.
• Hiển thị trạng thái rõ ràng: Đèn LED tích hợp trên module hiển thị rõ ràng trạng thái báo động và lỗi, giúp dễ dàng nhận biết tình trạng của hệ thống tại chỗ.
• Nguồn cấp độc lập và cách ly: Module được cấp nguồn cho phía sơ cấp (C-NET) qua đường dây đầu báo C-NET, trong khi phía thứ cấp yêu cầu nguồn điện 24VDC bên ngoài. Hai phía này được cách ly điện hoàn toàn (galvanically isolated), tăng cường độ ổn định và an toàn cho hệ thống.
• Giám sát lỗi chạm đất: Chức năng giám sát lỗi chạm đất có thể được bật/tắt thông qua jumper, giúp phát hiện và cảnh báo kịp thời các sự cố về điện trên đường dây.
• Tương thích với đầu báo an toàn nội tại (Intrinsically Safe - IS): Khi sử dụng kết hợp với rào chắn diode Zener, FDCI183 có thể kết nối với các đầu báo cháy an toàn nội tại, mở rộng khả năng ứng dụng cho các khu vực có nguy cơ cháy nổ cao.
• Lắp đặt và cấu hình dễ dàng: Module được thiết kế để dễ dàng lắp đặt, có thể sử dụng trong môi trường khô ráo hoặc với hộp bảo vệ (FDCH221) để đạt chuẩn IP65, phù hợp với nhiều điều kiện môi trường khác nhau. Việc cấu hình được thực hiện trực tiếp trên trung tâm điều khiển hoặc bằng công cụ cài đặt chuyên dụng.
• Tự động gán địa chỉ: Module tự động nhận diện địa chỉ ID, loại bỏ nhu cầu cài đặt địa chỉ thủ công bằng công tắc hay bộ cài đặt, giúp tiết kiệm thời gian và công sức lắp đặt.
• Kết nối không phân cực: Đấu nối không phân cực giúp việc lắp đặt trở nên đơn giản và giảm thiểu lỗi dây dẫn.

Thông số sản phẩm:

• Điện áp hoạt động (Phía C-NET): 12 - 33 VDC
• Dòng tiêu thụ (Tĩnh): Khoảng 0.45 mA
• Dòng tiêu thụ (Báo động): Khoảng 1.1 mA
• Điện áp nguồn phụ trợ (Phía thứ cấp): 18 - 32 VDC
• Dòng điện tiêu thụ nguồn phụ trợ: 0.15 A
• Số lượng đầu vào giám sát: 1
• Số lượng đầu báo thông thường tối đa trên mỗi đường dây: Lên đến 32 đầu báo
• Trở kháng cuối tuyến: 1.5 kΩ (Điện trở cuối đường dây - EOL)
• Trở kháng tối đa trên đường dây đầu báo thường: 150 Ω
• Nhiệt độ hoạt động: -10 °C đến +50 °C
• Nhiệt độ lưu trữ: -30 °C đến +70 °C
• Độ ẩm môi trường: $\le 95\%$
• Cấp độ bảo vệ: IP20 (module trần), IP65 (với hộp bảo vệ FDCH221)
• Kích thước (Cao x Rộng x Sâu): 207mm x 119mm x 50mm (Có thể thay đổi tùy phiên bản hoặc hộp bảo vệ)
• Màu sắc: Trắng tinh (RAL 9010)
• Chuẩn và phê duyệt: GB4717-2005; GB16806-2006 (và các tiêu chuẩn liên quan khác của Siemens)
