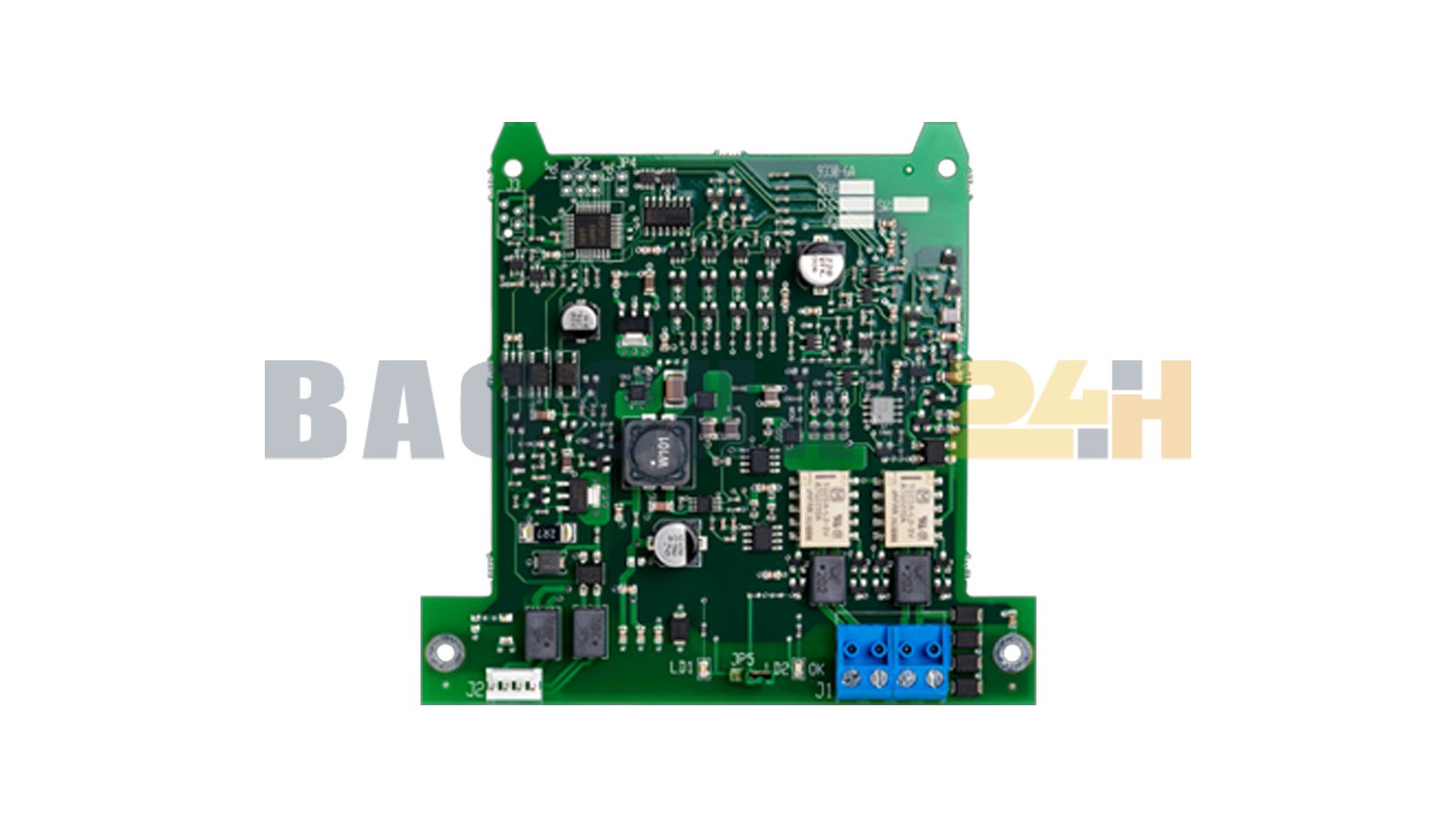

4585 Module mở rộng truyền thông cho hệ thống báo cháy Panasonic là thiết bị lặp tín hiệu chuyên dụng, được thiết kế để mở rộng phạm vi và cải thiện chất lượng đường truyền trong hệ thống báo cháy địa chỉ. Với công nghệ xử lý tín hiệu hiện đại, thiết bị này giúp khắc phục hiện tượng suy hao tín hiệu trong các môi trường phức tạp như nhà máy, tòa nhà cao tầng, hầm lò hoặc khu vực có vật cản dày đặc. Thiết bị này cho phép mở rộng phạm vi truyền thông của mạch COM-loop bằng cách tạo ra một SUB-loop mới, hỗ trợ kết nối thêm các thiết bị địa chỉ trong hệ thống báo cháy.

Tính năng sản phẩm:

1. Mở rộng mạch SUB-loop: Mỗi bo mạch 4585 tạo ra một SUB-loop mới với dòng điện tối đa 350 mA, cho phép kết nối thêm nhiều thiết bị địa chỉ.
2. Lắp đặt linh hoạt: Có thể lắp đặt tối đa 2 bo mạch 4585 trong mỗi bộ nguồn ngoài 4466.
3. Hỗ trợ tự động định địa chỉ: Thiết bị hỗ trợ chức năng tự động định địa chỉ thông qua phần mềm EBLWin, giúp đơn giản hóa quá trình cấu hình hệ thống.
4. Giám sát sự cố: Có khả năng phát hiện và báo cáo các sự cố như ngắn mạch, hở mạch, điện áp thấp hoặc lỗi nội bộ về trung tâm điều khiển (CIE).
5. Đèn LED hiển thị trạng thái:
   • LED 1 (đỏ): Sáng khi bo mạch chưa được định địa chỉ hoặc đang trong quá trình đặt lại địa chỉ.
   • LED 2 (xanh lá): Sáng khi giao tiếp trên SUB-loop hoạt động bình thường.

Thông số sản phẩm:

• Nguồn điện: 24 V DC (cung cấp qua bộ nguồn ngoài 4466)
• Dòng điện tiêu thụ: Tối đa: 640 mA - Tối thiểu: 10 mA
• Điện áp hoạt động:
  • COM-loop: 12.0 – 30 V DC
  • SUB-loop: 22.0 – 24.0 V DC
• Dòng điện SUB-loop tối đa: 350 mA
• Kích thước: 108 x 114 x 15 mm
• Trọng lượng: 55 g
• Nhiệt độ hoạt động: -5 đến +40 °C
• Độ ẩm môi trường: < 95% RH (không ngưng tụ)
• Tiêu chuẩn phê duyệt: EN54-18, VdS G219025, CPR 0786-CPR-21627

Tương thích hệ thống và hướng dẫn lắp đặt:

• Trung tâm điều khiển: Tương thích với các hệ thống báo cháy địa chỉ như EBL512 G3.
• Phần mềm cấu hình: Hỗ trợ cấu hình và quản lý thông qua phần mềm EBLWin.
• Thiết bị liên quan:
  • Bộ nguồn ngoài 4466: Cung cấp nguồn và giao tiếp cho bo mạch 4585.
  • Bo mạch đầu ra điện áp 4464: Mở rộng khả năng điều khiển thiết bị đầu ra.
• Vị trí lắp đặt: Lắp đặt bên trong bộ nguồn ngoài 4466.
• Kết nối:
  • Molex connector J2: Kết nối với bộ nguồn 4466.
  • Terminal block J1: Kết nối với mạch SUB-loop.
• Đặt lại địa chỉ: Sử dụng jumper JP5 để đặt lại địa chỉ về mặc định (254) khi cần thiết.
