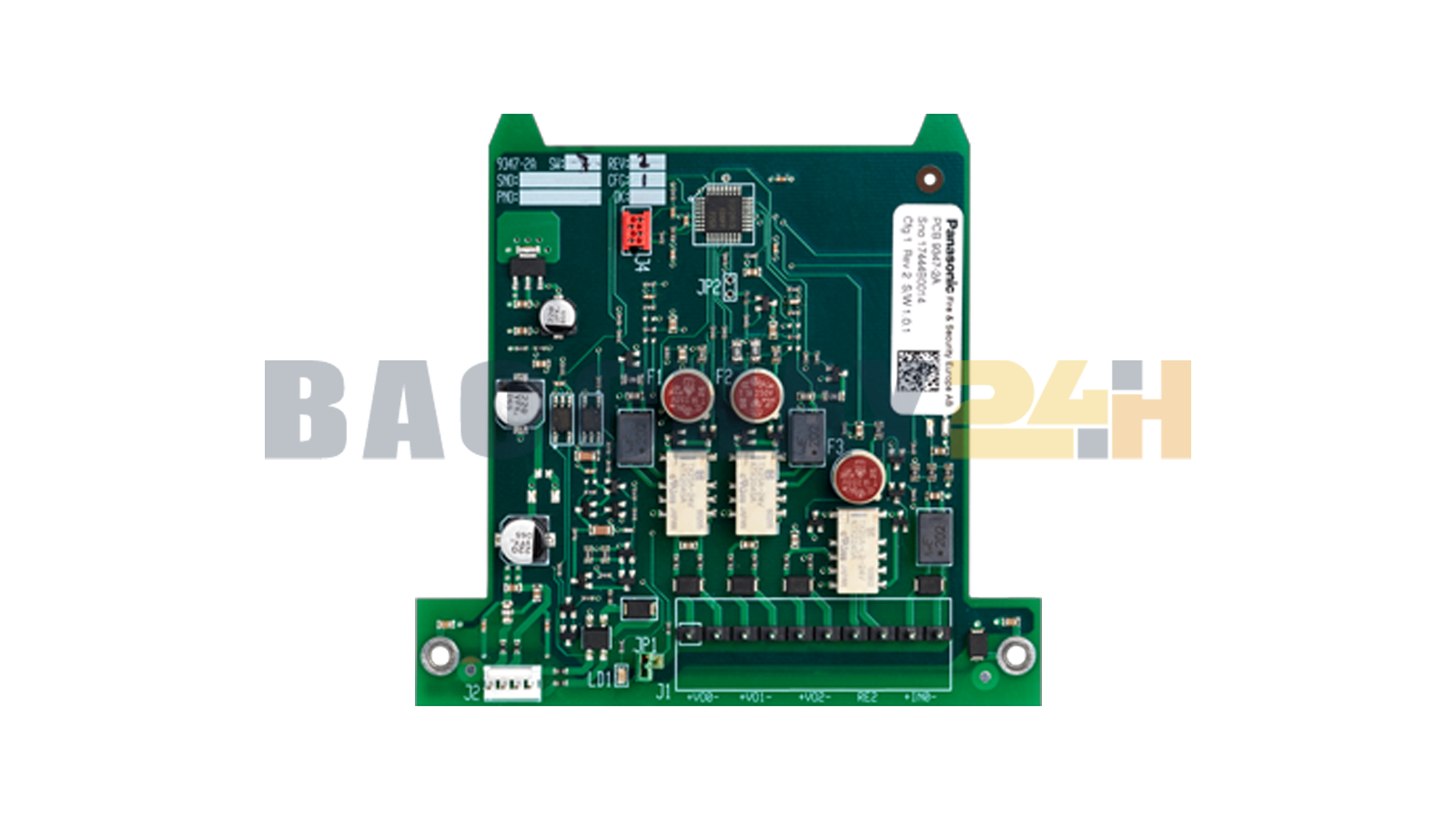

4464 Module địa chỉ hai ngõ ra có điện áp Panasonic được lắp đặt bên trong bộ nguồn ngoài 4466, cung cấp hai ngõ ra điện áp 24V DC có giám sát và một ngõ ra đặc biệt dành cho việc đóng cửa chống cháy. Thiết bị hỗ trợ tính năng định địa chỉ tự động và được thiết kế để hoạt động trong các hệ thống báo cháy địa chỉ như EBL512 G3 và EBL128 từ phiên bản phần mềm 2.5.0 trở lên.

Thông số sản phẩm:

1. Nguồn cấp: 24 V DC (cấp qua bộ nguồn 4466)
2. Kích thước: 108 x 114 x 15 mm
3. Trọng lượng: 59 g
4. Nhiệt độ hoạt động: -5°C đến +40°C
5. Độ ẩm môi trường: < 95% không ngưng tụ
6. Tiêu chuẩn: Đạt chứng nhận EN54-18, VdS G219025, CPR 0786-CPR-21627

Ngõ ra, ngõ vào:

• Ngõ ra VO0 và VO1
  • Hai ngõ ra 24 V DC có thể lập trình, dùng cho thiết bị báo động.
  • Có thể cấu hình để giám sát hoặc không giám sát.
• Chế độ giám sát:
  • Phát hiện ngắn mạch và hở mạch theo yêu cầu của EN 54-13.
  • Cần lắp thiết bị cuối đường dây loại 4472.
  • Dòng tối đa: ≤ 1.0 A.
• Chế độ giám sát đơn giản:
  • Sử dụng điện trở cuối đường dây 10 kΩ.
  • Phát hiện hở mạch và ngắn mạch nhưng không đáp ứng EN 54-13.
  • Dòng tối đa: ≤ 2.0 A (cần thay cầu chì thành 2 A).
• Chế độ không giám sát:
  • Không phát hiện lỗi mạch.
  • Dòng tối đa: ≤ 2.0 A.
• Tổng dòng ra: IVO0 + IVO1 + IVO2 ≤ 2.0 A.
• Điện áp tại thiết bị kết nối: 12.0 – 30 V DC.
• Điện áp tại đầu cực: 15.0 – 30 V DC.
• Điện áp giám sát: 5.4 V DC.
• Dòng giám sát: ~3 mA.
• Điện trở đường dây: 2.0 – 40 Ohm (tùy thuộc vào dòng tải).
• Lưu ý: Không thể chọn chế độ tín hiệu ngắt quãng khi sử dụng thiết bị cuối đường dây loại 4472.
• Ngõ ra VO2
  • Ngõ ra 24 V DC đặc biệt, dùng để điều khiển đóng cửa chống cháy.
  • Được điều khiển song song với rơ-le RE2.
  • Tự động ngắt điện sau khoảng 30 giây khi:
    • Mất điện lưới từ bộ nguồn 4466.
    • Mất kết nối truyền thông COM loop.
  • Điện áp hoạt động: 15.0 – 27 V DC.
  • Dòng tối đa: ≤ 1.0 A.
  • Tổng dòng ra: IVO0 + IVO1 + IVO2 ≤ 2.0 A.
• Rơ-le RE2
  • Rơ-le điều khiển song song với ngõ ra VO2.
  • Đóng khi VO2 hoạt động.
  • Thông số tiếp điểm: 2 A @ 30 V DC.
• Ngõ vào IN0
  • Một ngõ vào chung, dành cho tiếp điểm mở hoặc đóng.
  • Có thể giám sát với điện trở 10 kΩ.
  • Phát hiện lỗi cầu chì và lỗi giám sát cho các ngõ ra và ngõ vào
