Hướng Dẫn Lựa Chọn Và Ứng Dụng Module Giám Sát, Điều Khiển Hochiki

Trong các hệ thống phòng cháy chữa cháy (PCCC) địa chỉ hiện đại, trung tâm báo cháy đóng vai trò như bộ não, còn các đầu báo là giác quan. Tuy nhiên, để hệ thống có thể "giao tiếp" và "mệnh lệnh" cho hàng loạt thiết bị ngoại vi khác như máy bơm chữa cháy, quạt tăng áp, thang máy, hay hệ thống chuông còi... chúng ta bắt buộc phải sử dụng các module chuyên dụng.

Nhiều kỹ sư thi công, nhà thầu cũng như chủ đầu tư thường gặp khó khăn trong việc phân biệt rõ vai trò, nguyên lý đấu nối giữa module giám sát và module điều khiển Hochiki. Sự nhầm lẫn này không chỉ gây lãng phí chi phí vật tư mà còn dẫn đến nguy cơ hệ thống không nghiệm thu được theo tiêu chuẩn TCVN hoặc không kích hoạt được kịch bản xả áp, thoát nạn khi có sự cố thực tế. Bài viết này từ đội ngũ chuyên gia của Baochay24h.com sẽ giải mã chi tiết cấu tạo, nguyên lý và cách lựa chọn chính xác các dòng module báo cháy Hochiki phổ biến nhất hiện nay.

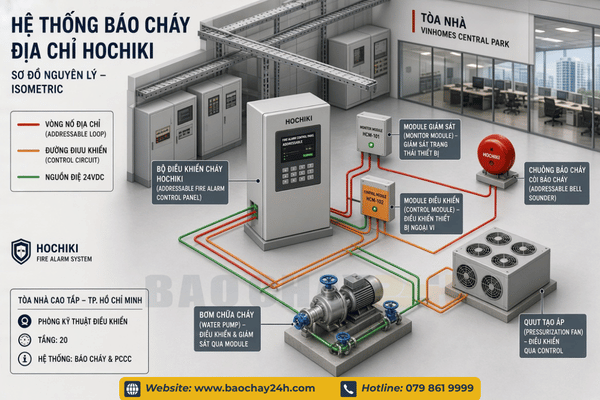

1. Module Giám Sát Và Module Điều Khiển Hochiki Là Gì?

Để tối ưu hóa thiết kế hệ thống pccc hochiki, nhà sản xuất đã chia các thiết bị giao tiếp trung gian thành hai nhóm chức năng riêng biệt: Đầu vào (Input) và Đầu ra (Output).

Module giám sát Hochiki (Input Module)

Đóng vai trò thu nhận tín hiệu từ các thiết bị ngoại vi không có địa chỉ (hoặc tiếp điểm khô - Dry Contact) để gửi về trung tâm báo cháy địa chỉ hochiki.

• Nhiệm vụ: Giám sát trạng thái Thường mở (NO) hoặc Thường đóng (NC) của thiết bị.

• Ứng dụng tiêu biểu: Giám sát công tắc dòng chảy (Flow Switch), van giám sát (Tamper Switch), nút ấn báo cháy khẩn cấp, tủ điều khiển bơm, hoặc các đầu báo cháy thường (Conventional).

Module điều khiển Hochiki (Output Module)

Đóng vai trò thi hành lệnh từ trung tâm báo cháy địa chỉ để điều khiển các thiết bị hạ tầng tòa nhà khi xảy ra sự cố cháy.

• Nhiệm vụ: Cung cấp tiếp điểm rơ-le (Relay Contact) hoặc xuất điện áp để kích hoạt thiết bị ngoài.

• Ứng dụng tiêu biểu: Đóng/cắt quạt hút khói, quạt tăng áp cầu thang, nhả rơ-le giữ cửa từ, điều khiển thang máy về tầng trệt, kích hoạt hệ thống còi đèn chớp báo cháy.

2. Phân Tích Phân Loại Chi Tiết Các Dòng Module Hochiki Phổ Biến

Thương hiệu báo cháy hochiki cung cấp đa dạng các mã module thuộc chuẩn giao tiếp DCP (Digital Communication Protocol) với độ ổn định cao. Dưới đây là phân tích kỹ thuật các mã thiết bị hochiki.vn chuẩn xác.

2.1. Module Giám Sát Đầu Vào DCP-DIMM & DCP-CZM

• DCP-DIMM (Dual Monitor Module): Đây là dòng module giám sát kép, cho phép giám sát độc lập 2 kênh đầu vào riêng biệt chỉ bằng 1 địa chỉ trên đường tín hiệu (SLC). Thiết bị ứng dụng cực kỳ hiệu quả khi cần giám sát đồng thời cả công tắc dòng chảy và van khóa trên cùng một cụm van Sprinkler.

• DCP-CZM (Conventional Zone Module): Cho phép kết nối một zone đầu báo thường (tối đa 25 đầu báo loại 2 dây) vào hệ thống báo cháy địa chỉ Hochiki. Dòng này đòi hỏi cấp nguồn 24VDC phụ trợ.

2.2. Module Điều Khiển Đầu Ra DCP-SOM & DCP-RLY

• DCP-SOM-A / SOM-AI (Supervised Output Module): Module điều khiển đầu ra có giám sát đường dây. Thiết bị chuyên dùng để kích hoạt các tải tiêu thụ điện áp như còi, đèn báo cháy, van xả khí. Nếu đường dây đến còi/đèn bị hở mạch hoặc ngắn mạch, module sẽ báo lỗi ngay về trung tâm.

• DCP-RLY4 / RLY8 (Relay Module): Module cung cấp các tiếp điểm rơ-le khô (Form C: NO/NC/COM) độc lập. Thích hợp để can thiệp vào mạch điều khiển của tủ điện quạt tăng áp, tủ thang máy, tủ cắt điện hạ thế.

3. Bảng So Sánh Kỹ Thuật: DCP-DIMM vs DCP-SOM

Để giúp các kỹ sư và đơn vị tư vấn thiết kế lựa chọn đúng mã thiết bị pccc hochiki, Baochay24h.com tổng hợp bảng đối sánh thông số kỹ thuật cốt lõi dưới đây:

4. Hướng Dẫn Ứng Dụng Module Hochiki Theo Thực Tế Thi Công

Trong quá trình triển khai thực tế tại các dự án tòa nhà cao tầng, nhà máy, xưởng sản xuất, việc chọn đúng module cho từng kịch bản PCCC là vô cùng quan trọng.

Kịch bản 1: Giám sát hệ thống Chữa cháy Sprinkler

Tại mỗi tầng của tòa nhà, hệ thống PCCC nước sẽ có cụm van gồm: Công tắc dòng chảy và Van giám sát góc.

• Giải pháp tối ưu: Sử dụng 01 Module DCP-DIMM.

  • Kênh S1 kết nối với tiếp điểm Công tắc dòng chảy (báo trạng thái nước chảy khi vỡ đầu phun).

  • Kênh S2 kết nối với tiếp điểm Van giám sát (báo trạng thái van bị đóng vô ý).

• Ưu điểm: Tiết kiệm 50% số lượng địa chỉ đường SLC và giảm chi phí dây dẫn.

Kịch bản 2: Điều khiển hệ thống Hút khói & Tăng áp cầu thang

Khi trung tâm báo cháy nhận tín hiệu khói từ hành lang:

• Giải pháp tối ưu: Sử dụng Module tiếp điểm RLY4/RLY8 hoặc DCP-SOM.

  • Tiếp điểm khô của module sẽ đấu nối tiếp vào mạch Dừng/Chạy (Start/Stop) của Tủ điều khiển quạt tăng áp/hút khói.

  • Đồng thời, module điều khiển sẽ ngắt điện giữ cửa từ chống cháy, thả cửa đóng lại tự động để ngăn khói lan.

Như chúng ta đã tìm hiểu ở [Tủ Báo Cháy Địa Chỉ Hochiki Latitude LA30xHx-10: Chi Tiết Tính Năng Kỹ Thuật & Ứng Dụng Nổi Bật], việc quy hoạch số lượng địa chỉ và phân tải cho đường dây SLC cần được tính toán kỹ lưỡng ngay từ khâu thiết kế sơ bộ nhằm tránh sụt áp tín hiệu.

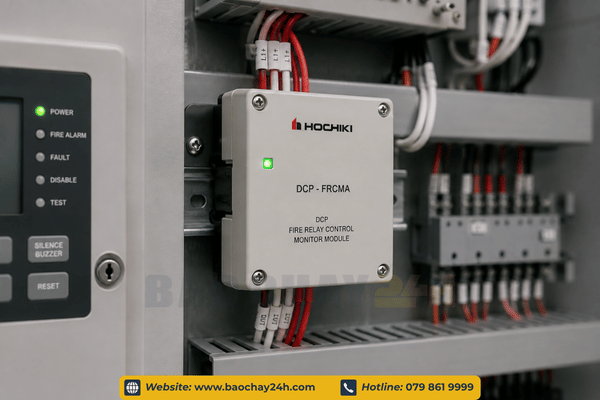

5. Các Lỗi Thường Gặp Khi Lắp Đặt Module Hochiki Và Cách Khắc Phục

Trong quá trình thi công thực địa, kỹ sư viễn thông - PCCC thường gặp phải một số sự cố khiến trung tâm báo cháy hochiki báo lỗi Trouble. Dưới đây là cách xử lý nhanh từ chuyên gia:

• Lỗi Open Circuit (Hở mạch) trên Module DCP-DIMM:

  • Nguyên nhân: Chưa lắp điện trở cuối dây (EOL Resistor - thường là 10k Ohm) tại tiếp điểm giám sát xa nhất, hoặc dây dẫn bị đứt.

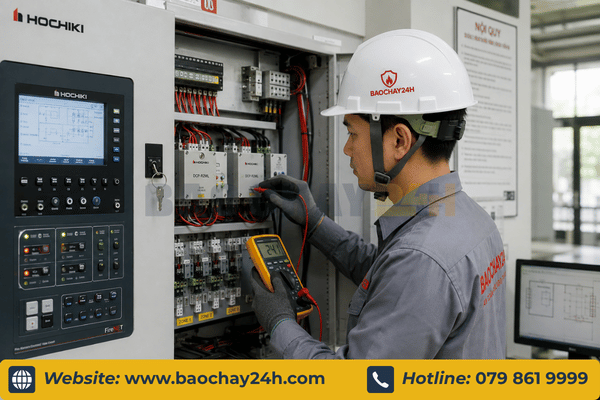

  • Khắc phục: Kiểm tra lại thông mạch bằng đồng hồ vạn năng và đảm bảo điện trở EOL được đấu đúng sơ đồ nhà sản xuất.

• Lỗi Missing Device (Mất thiết bị):

  • Nguyên nhân: Cài đặt trùng địa chỉ bằng bộ lập trình TCH-B100, hoặc chân đế module bị oxy hóa, tiếp xúc kém với đường SLC.

  • Khắc phục: Dùng bộ cài địa chỉ cầm tay kiểm tra lại ID của module, vệ sinh điểm tiếp xúc.

• Module DCP-SOM không xuất được điện áp 24V:

  • Nguyên nhân: Mất nguồn phụ 24VDC cấp cho module (nguồn AUX bị đứt cầu chì hoặc sụt áp).

  • Khắc phục: Đo điện áp nguồn 24V phụ tại chân cấp nguồn của module dưới tải.

6. Tại Sao Nên Mua Thiết Bị PCCC Hochiki Tại Baochay24h.com?

Trên thị trường hiện nay có không ít đơn vị phân phối các sản phẩm hochiki, tuy nhiên việc lựa chọn một đối tác uy tín, am hiểu sâu về kỹ thuật và hỗ trợ đầy đủ thủ tục pháp lý PCCC là yếu tố then chốt cho sự thành công của dự án.

Baochay24h.com tự hào là đơn vị cung cấp thiết bị pccc hochiki hàng đầu Việt Nam với các cam kết vàng:

• Chất lượng chính hãng: 100% sản phẩm module DCP-DIMM, DCP-SOM, DCP-CZM... nhập khẩu chính ngạch, đầy đủ CO/CQ từ nhà sản xuất Hochiki.

• Đầy đủ tem kiểm định: Hỗ trợ kiểm định PCCC theo đúng quy định hiện hành của Cục Cảnh sát PCCC & CNCH.

• Hỗ trợ kỹ thuật chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm tư vấn sơ đồ đấu nối, hỗ trợ cài đặt lập trình kịch bản xả khí, tăng áp miễn phí.

• Giá thành cạnh tranh: Chiết khấu cao cho nhà thầu, đại lý và dự án lớn.

• Sẵn hàng số lượng lớn: Kho hàng luôn có sẵn đầy đủ các mã module, đầu báo, trung tâm, chuông còi chớp.

Để chuẩn bị tốt nhất cho các công đoạn thi công tiếp theo, quý khách có thể tham khảo thêm bài viết hướng dẫn [Quy trình kiểm định và nghiệm thu hệ thống báo cháy Hochiki theo chuẩn TCVN 5738] mà chúng tôi sẽ chi tiết hóa trong chuyên mục kỹ thuật tới đây.

7. Kết Luận

Lựa chọn đúng module giám sát và module điều khiển Hochiki không chỉ giúp hệ thống vận hành mượt mà, đúng công năng mà còn tối ưu hóa chi phí đầu tư cho công trình. Hi vọng những phân tích chi tiết về các dòng DCP-DIMM, DCP-SOM trong bài viết đã giúp quý khách hàng và các kỹ sư có cái nhìn toàn diện nhất.
