Đèn Chỉ Thị Khu Vực: Định Vị Sự Cố Cháy Nhanh Chóng

Một tòa nhà mười hai tầng, hàng trăm phòng, hệ thống báo cháy trung tâm hú lên giữa đêm. Bảo vệ nhìn vào tủ điều khiển, thấy dòng chữ "Zone 7 – Alarm" nhấp nháy. Nhưng zone 7 là cả một dãy hành lang dài với hai mươi phòng nghỉ. Vậy đám cháy đang bắt đầu từ phòng nào? Mỗi giây chần chừ trong tình huống này đều có thể là khoảng cách giữa một vụ cháy được dập tắt sớm và một thảm họa lan rộng.

Đây chính là bài toán mà đèn chỉ thị khu vực (Indicator Light) được sinh ra để giải quyết. Trong hệ sinh thái thiết bị báo cháy, nếu đầu báo khói và đầu báo nhiệt đóng vai trò "đôi mắt" phát hiện sự cố, thì đèn chỉ thị chính là "ngón tay chỉ đường" — một chi tiết nhỏ nhưng lại quyết định tốc độ phản ứng của cả đội ngũ chữa cháy tại chỗ. Trong bài viết này, đội ngũ kỹ thuật của Baochay24h.com sẽ cùng bạn đi sâu vào bản chất, cấu tạo, nguyên lý hoạt động và cách lựa chọn loại đèn chỉ thị phù hợp cho từng công trình.

Đèn Chỉ Thị Khu Vực Là Gì?

Đèn chỉ thị khu vực, hay còn gọi là Indicator Light, là một thiết bị phụ trợ trong hệ thống báo cháy tự động, có nhiệm vụ hiển thị tín hiệu trực quan (thường là ánh sáng đỏ nhấp nháy hoặc sáng liên tục) để báo hiệu vị trí chính xác của đầu báo cháy đang phát tín hiệu cảnh báo.

Nói một cách dễ hình dung, nếu bạn từng thấy những chiếc đèn nhỏ màu đỏ gắn phía trên cửa phòng khách sạn, phòng bệnh viện hay hành lang chung cư — đó chính là đèn báo phòng hoạt động dựa trên nguyên lý của đèn chỉ thị khu vực. Khi đầu báo khói hoặc đầu báo nhiệt bên trong phòng đó kích hoạt, đèn chỉ thị sẽ đồng thời sáng lên, giúp nhân viên trực gác hoặc đội PCCC xác định ngay lập tức "phòng nào, khu vực nào" đang có dấu hiệu cháy mà không cần mất thời gian dò từng cửa.

Về bản chất kỹ thuật, đèn chỉ thị không phải là thiết bị phát hiện cháy — nó không có cảm biến khói hay nhiệt. Đây thuần túy là một thiết bị hiển thị trạng thái (status indicator), được đấu nối song song hoặc nối tiếp với đầu báo, mô-đun giám sát (monitor module) hoặc trực tiếp với loop tín hiệu của tủ trung tâm báo cháy.

Vì Sao Đèn Chỉ Thị Lại Quan Trọng Đến Vậy?

Nhiều chủ đầu tư khi lập dự toán thường có xu hướng cắt giảm hạng mục này vì cho rằng "tủ trung tâm đã hiển thị địa chỉ zone rồi, cần gì thêm đèn". Đây là một hiểu lầm khá phổ biến và tiềm ẩn rủi ro lớn, đặc biệt với các công trình có mật độ phòng cao như:

• Khách sạn, nhà nghỉ – hàng trăm phòng ngủ độc lập, đầu báo thường lắp âm trần, khó quan sát trực tiếp.
• Bệnh viện, trung tâm y tế – các phòng bệnh, phòng cách ly cần xác định vị trí tức thời để sơ tán bệnh nhân đúng khu vực.
• Chung cư, nhà cao tầng – tủ trung tâm đặt ở tầng kỹ thuật, cách xa hiện trường hàng chục mét theo phương ngang lẫn phương đứng.
• Nhà xưởng, kho hàng có trần thả hoặc trần giả – đầu báo bị khuất tầm nhìn hoàn toàn.

Trong những công trình này, tủ trung tâm chỉ hiển thị được địa chỉ logic (ví dụ: "Loop 2, Zone 14, Device 08") — một chuỗi thông tin trừu tượng mà không phải ai cũng lập tức tra cứu và định vị chính xác ngoài thực địa, nhất là trong tình huống khẩn cấp, tâm lý hoảng loạn dễ khiến người vận hành thao tác chậm hoặc sai sót. Ngược lại, một chiếc đèn báo cháy sáng đỏ ngay phía trên cửa phòng lại là tín hiệu trực quan, tức thời và không cần "giải mã" — bất kỳ ai đi ngang qua cũng có thể nhận biết ngay lập tức.

Đây chính là lý do vì sao trong các bộ hồ sơ thiết kế PCCC đạt chuẩn, đặc biệt là hồ sơ thẩm duyệt theo quy định của Cục Cảnh sát PCCC, hạng mục thiết bị pccc này gần như luôn được yêu cầu bắt buộc đối với các khu vực có đầu báo lắp khuất hoặc khu vực có mật độ phòng chức năng dày đặc.

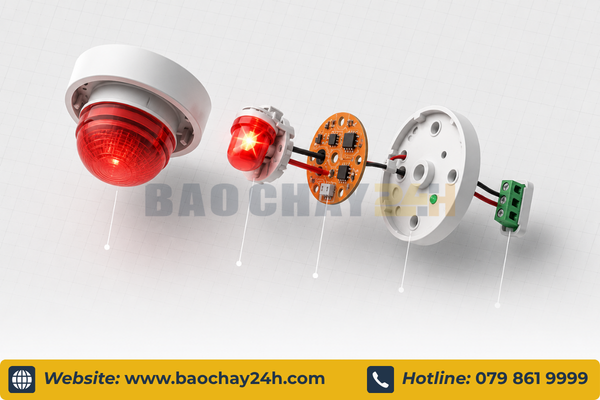

Cấu Tạo Và Nguyên Lý Hoạt Động Của Đèn Chỉ Thị

Cấu tạo cơ bản

Về mặt vật lý, một chiếc đèn chỉ thị khu vực tiêu chuẩn thường bao gồm các thành phần sau:

• Vỏ đèn (housing): thường làm bằng nhựa ABS chống cháy, có thể lắp âm tường, âm trần hoặc nổi tùy vị trí thi công.
• Nguồn sáng LED: hầu hết các dòng hiện đại đã chuyển sang dùng LED thay vì bóng sợi đốt truyền thống, giúp tăng tuổi thọ và giảm dòng tiêu thụ.
• Mạch điều khiển (driver circuit): nhận tín hiệu điện áp từ mô-đun giám sát hoặc trực tiếp từ đầu báo để kích hoạt đèn sáng.
• Đầu nối dây tín hiệu: thường là 2 dây hoặc 4 dây tùy chuẩn hãng sản xuất (Hochiki, Nittan, Panasonic, Dahua...).

Nguyên lý hoạt động

Về nguyên lý, đèn chỉ thị hoạt động theo cơ chế "song hành trạng thái" (parallel status), cụ thể:

1. Đầu báo khói/nhiệt phát hiện dấu hiệu cháy (khói, nhiệt độ tăng bất thường).
2. Đầu báo gửi tín hiệu về tủ trung tâm qua loop báo cháy.
3. Đồng thời, tín hiệu này được trích xuất song song tới đèn chỉ thị được đấu nối kèm theo (thường thông qua chân "Remote LED" có sẵn trên đế đầu báo, hoặc qua module giám sát riêng).
4. Đèn chỉ thị sáng lên ngay lập tức - gần như không có độ trễ đáng kể - tương ứng với thời điểm đầu báo kích hoạt.

Một điểm kỹ thuật quan trọng mà đội ngũ thi công cần lưu ý: không phải đầu báo nào cũng có sẵn chân Remote LED Output. Với các dòng đầu báo phổ thông không tích hợp chân này, kỹ sư thiết kế bắt buộc phải bổ sung module giám sát (monitor module) trung gian để cấp tín hiệu cho đèn chỉ thị hoạt động - đây cũng là một trong những sai sót thường gặp khiến hệ thống lắp xong nhưng đèn không sáng dù đầu báo đã kích hoạt.

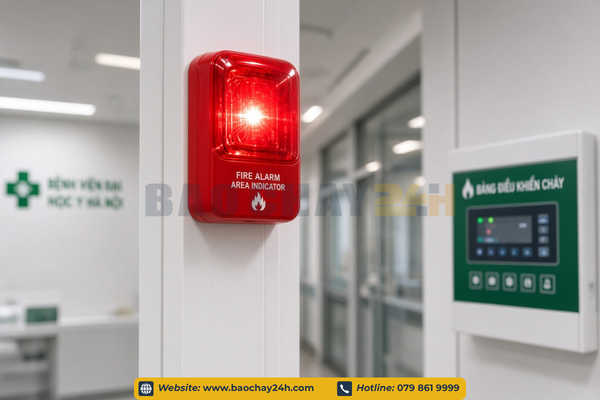

Phân Loại Đèn Chỉ Thị Khu Vực Phổ Biến Trên Thị Trường

Tùy theo vị trí lắp đặt và mục đích sử dụng, đèn chỉ thị được chia thành ba nhóm chính:

• Đèn báo phòng (Room Indicator Light): lắp phía trên cửa ra vào từng phòng, kết nối trực tiếp với đầu báo bên trong phòng đó. Phổ biến nhất tại khách sạn, bệnh viện, chung cư dịch vụ.
• Đèn chỉ thị từ xa (Remote Indicator Light): lắp tại hành lang hoặc vị trí trung gian, dùng để chỉ hướng khi đầu báo được lắp ở vị trí khuất tầm nhìn như trần giả, hộp kỹ thuật, gầm sàn nâng.
• Đèn chỉ thị tầng/khu vực (Zone/Floor Indicator): lắp tại các nút giao thông chính (đầu cầu thang, sảnh thang máy) để xác định nhanh tầng nào, khu vực nào đang có báo động, hỗ trợ đội PCCC tiếp cận đúng hướng ngay khi vừa vào tòa nhà.

Bảng so sánh đặc điểm kỹ thuật một số dòng đèn chỉ thị phổ biến

Lưu ý: Thông số trên mang tính tham khảo chung, người dùng nên đối chiếu datasheet cụ thể của từng model để đảm bảo tương thích với tủ trung tâm đang sử dụng.

Tiêu Chuẩn Lắp Đặt Đèn Chỉ Thị Theo Quy Định Việt Nam

Tại Việt Nam, việc thiết kế và thi công hệ thống báo cháy tự động, bao gồm cả hạng mục đèn chỉ thị, cần tuân thủ các quy chuẩn, tiêu chuẩn hiện hành như TCVN 3890:2023 (Phòng cháy chữa cháy — Trang bị, bố trí, kiểm tra, bảo dưỡng phương tiện) và QCVN 06 về an toàn cháy cho nhà và công trình. Một số nguyên tắc thi công cần đặc biệt lưu ý:

• Vị trí lắp đặt: đèn chỉ thị nên đặt tại vị trí dễ quan sát, không bị che khuất bởi biển hiệu, cây cảnh hay các vật dụng trang trí khác trong hành lang.
• Độ cao lắp đặt: thường khuyến nghị trong khoảng 2 – 2.4m so với mặt sàn hoàn thiện, đảm bảo tầm nhìn thoáng cho người di chuyển.
• Khoảng cách dây tín hiệu: không vượt quá giới hạn cho phép của nhà sản xuất để tránh sụt áp làm đèn sáng yếu hoặc không sáng.
• Kiểm tra định kỳ: đèn chỉ thị cần được đưa vào danh mục bảo trì, bảo dưỡng cùng với toàn bộ hệ thống báo cháy, kiểm tra tối thiểu theo chu kỳ quy định để đảm bảo luôn ở trạng thái sẵn sàng hoạt động.

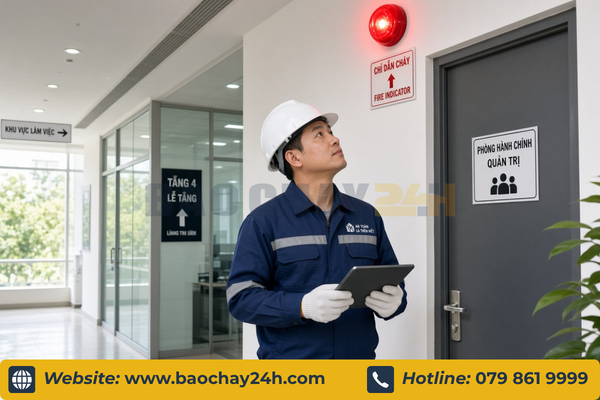

Những Lưu Ý Thực Tế Khi Lựa Chọn Và Thi Công

Từ kinh nghiệm triển khai thực tế tại nhiều công trình, đội ngũ kỹ thuật Baochay24h.com đúc kết một số lưu ý quan trọng dành cho chủ đầu tư và đơn vị thi công:

• Xác định rõ loại đầu báo trước khi chọn đèn chỉ thị: đầu báo địa chỉ (addressable) và đầu báo thường (conventional) có cách đấu nối đèn chỉ thị khác nhau, cần tương thích đồng bộ để tránh phát sinh chi phí sửa chữa sau này.
• Ưu tiên thiết bị chính hãng, có CO-CQ đầy đủ: đèn chỉ thị tuy là thiết bị phụ trợ nhưng vẫn nằm trong hạng mục bắt buộc kiểm định khi nghiệm thu PCCC tại nhiều địa phương.
• Tính toán số lượng module giám sát cần thiết: với công trình lớn, việc bỏ sót module trung gian là lỗi phổ biến khiến đèn không hoạt động dù hệ thống báo cháy chính vẫn chạy bình thường.
• Đồng bộ màu sắc, kiểu dáng đèn với thiết kế nội thất: đặc biệt quan trọng với các công trình khách sạn, căn hộ dịch vụ cao cấp — nơi yếu tố thẩm mỹ cũng được đặt lên hàng đầu song song với công năng an toàn.

Nếu bạn đang tìm hiểu sâu hơn về cách lựa chọn đầu báo phù hợp trước khi tính đến hạng mục đèn chỉ thị, bạn có thể tham khảo thêm bài viết trước đó của chúng tôi về [cấu tạo và nguyên lý hoạt động của đầu báo khói địa chỉ] - một nội dung nền tảng giúp bạn hiểu rõ hơn cách toàn bộ hệ thống vận hành đồng bộ với nhau.

Đèn Chỉ Thị Trong Bức Tranh Tổng Thể Của Hệ Thống Báo Cháy Thông Minh

Đèn chỉ thị khu vực tuy nhỏ nhưng lại là mắt xích không thể thiếu trong chuỗi phản ứng an toàn cháy nổ: phát hiện – cảnh báo – định vị – ứng phó. Một hệ thống báo cháy dù được trang bị đầu báo hiện đại, tủ trung tâm thông minh đến đâu, nếu thiếu đi lớp hiển thị trực quan tại hiện trường, vẫn có thể khiến thời gian phản ứng bị kéo dài trong những giây phút quan trọng nhất.

Trong các bài viết tiếp theo của chuỗi nội dung tuần này, Baochay24h.com sẽ tiếp tục đồng hành cùng bạn khám phá sâu hơn về module giám sát và cách đấu nối đồng bộ với đèn chỉ thị — mảnh ghép kỹ thuật giúp bạn hiểu trọn vẹn cách một hệ thống báo cháy địa chỉ vận hành trơn tru từ đầu đến cuối, đừng bỏ lỡ nhé.

Kết Luận

Đèn chỉ thị khu vực không đơn thuần là một thiết bị phụ trợ mang tính hình thức — đó là công cụ rút ngắn thời gian vàng trong công tác chữa cháy, là chi tiết nhỏ tạo nên sự khác biệt lớn về an toàn cho cả một công trình. Từ khách sạn, bệnh viện đến chung cư cao tầng, việc đầu tư đúng và đủ cho hạng mục thiết bị báo cháy này chính là đầu tư cho sự an tâm của hàng trăm, hàng nghìn con người đang sinh sống và làm việc bên trong.
