Sơ Đồ Kết Nối Thiết Bị PCCC Chuẩn TCVN Cho Tủ Báo Cháy

Trái tim của một hệ thống phòng cháy chữa cháy (PCCC) không chỉ nằm ở chiếc tủ trung tâm đắt tiền, mà nằm ở nguyên lý kết nối thiết bị pccc giữa tủ điều khiển và hàng trăm thiết bị ngoại vi như đầu báo khói, đầu báo nhiệt, nút ấn khẩn cấp, chuông, đèn và mô-đun điều khiển.

Chỉ cần đấu sai một điện trở cuối đường dây (EOLR), nhầm cực Âm/Dương trên Loop báo cháy địa chỉ, hay chọn sai dây tín hiệu không chống nhiễu, toàn bộ thiết kế hệ thống PCCC có thể bị tê liệt hoặc liên tục báo cháy giả. Bài viết này, đội ngũ kỹ thuật của Baochay24h.com sẽ bóc tách chi tiết mô hình kết nối hoàn chỉnh giữa tủ báo cháy và thiết bị ngoại vi theo các tiêu chuẩn TCVN hiện hành (TCVN 5738:2021 & TCVN 3890:2023).

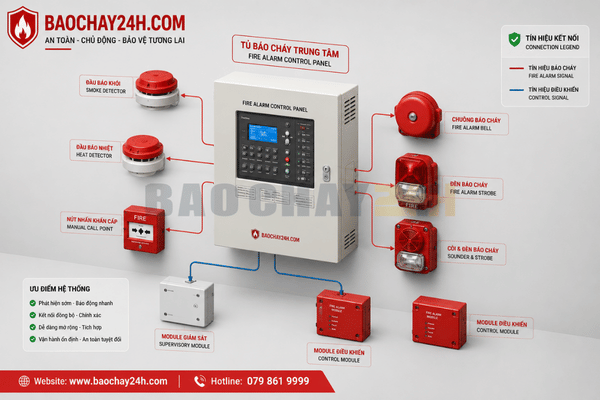

so-do-ket-noi-thiet-bi-pccc — Sơ đồ kết nối các thiết bị ngoại vi

1. Tổng quan mô hình kết nối trong thiết kế hệ thống PCCC

Trong quy trình thiết kế hệ thống PCCC, mạng lưới kết nối tín hiệu được chia làm 2 hệ thống chính: Hệ thống báo cháy thường (Conventional System) và Hệ thống báo cháy địa chỉ (Addressable System).

Lưu ý kỹ thuật quan trọng: Dù sử dụng hệ thống thường hay địa chỉ, nguyên lý chung của việc kết nối thiết bị pccc luôn tuân theo chu trình: Đầu vào (Input) → Tủ trung tâm (CPU) → Đầu ra (Output).

Tiêu chí	Hệ thống Báo cháy Thường (Conventional)	Hệ thống Báo cháy Địa chỉ (Addressable)
Mô hình kết nối	Theo Zone (Khu vực)	Theo Loop (Mạch vòng)
Số lượng thiết bị/kênh	Tối đa 20 - 30 đầu báo/Zone	Up to 127 - 255 địa chỉ/Loop
Loại dây tín hiệu	Dây đôi $2 \times 1.5\text^2$	Dây xoắn đôi chống nhiễu ( $2 \times 1.5\text^2$ Shielded)
Khả năng xác định vị trí	Chỉ biết khu vực (Zone) xảy ra sự cố	Xác định chính xác vị trí từng đầu báo
Ứng dụng tối ưu	Nhà phố, xưởng nhỏ, văn phòng nhỏ	Tòa nhà cao tầng, nhà máy lớn, trung tâm thương mại

2. Nguyên lý và sơ đồ pccc chi tiết cho hệ thống Báo cháy Thường

Hệ thống báo cháy thường quản lý theo các kênh (Zone). Mỗi Zone đại diện cho một khu vực nhất định.

2.1. Đấu nối các thiết bị đầu vào (Input) trên cùng một Zone

Các thiết bị đầu vào bao gồm: Đầu báo khói (Smoke Detector), Đầu báo nhiệt (Heat Detector), Nút nhấn khẩn cấp (Manual Call Point).

Nguyên lý đấu nối: Tất cả các đầu báo trong cùng một Zone được đấu nối Song song với nhau.
Điện trở cuối đường dây (End of Line Resistor - EOLR): Đây là thành phần bắt buộc. Tủ trung tâm liên tục giám sát một dòng điện nhỏ đi qua đường dây. Nếu dây đứt, dòng điện mất → Tủ báo lỗi (Fault). Nếu đầu báo kích hoạt, dòng điện tăng đột ngột → Tủ báo cháy (Alarm). Điện trở EOLR (thường là $10\text\Omega$ hoặc $4.7\text\Omega$ tùy hãng như Hochiki, Nittan, Panasonic.....) phải được gắn ở thiết bị cuối cùng của Zone, tuyệt đối không đấu trực tiếp tại chân tủ.

2.2. Đấu nối thiết bị đầu ra (Output: Chuông, Đèn, Còi)

Chuông báo cháy và đèn chớp báo cháy hoạt động trên điện áp $24\text$ .

Cần phân biệt cực tính $(+)$ và $(-)$ khi kết nối.
Tương tự Zone đầu vào, đường dây còi/chuông (thường ký hiệu là NAC - Notification Appliance Circuit) cũng bắt buộc phải có điện trở giám sát EOLR để tránh tình trạng đứt dây chuông mà kỹ thuật viên không hay biết.

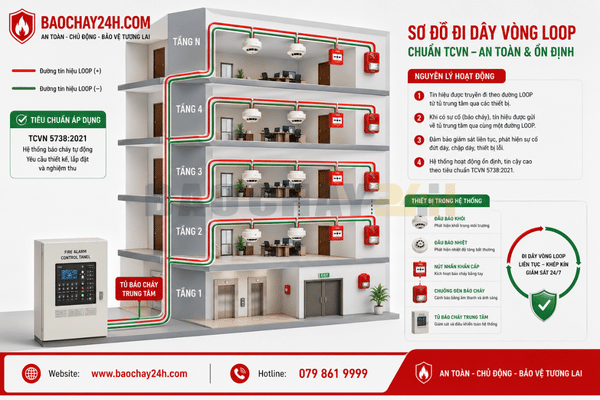

Nguyen-ly-hoat-dong-cua-he-thong-bao-chay — Sơ đồ bố trí hệ thống PCCC cơ bản

3. Mô hình kết nối chuẩn cho hệ thống Báo cháy Địa chỉ

Khác với hệ thống thường, sơ đồ pccc địa chỉ sử dụng các vòng mạch Loop. Mỗi thiết bị ngoại vi được gán một địa chỉ ID duy nhất.

3.1. Kết nối mạch vòng (Loop Wiring - Class A)

Mạch Class A là tiêu chuẩn vàng trong thiết kế hệ thống PCCC hiện đại:

Dây tín hiệu xuất phát từ chân OUT của Card Loop trên Tủ trung tâm.
Đi qua từng đầu báo địa chỉ, nút nhấn địa chỉ, mô-đun địa chỉ.
Quay trở về chân IN của chính Card Loop đó trên Tủ trung tâm.

Ưu điểm vượt trội: Khi đường dây tín hiệu bị đứt tại bất kỳ vị trí nào, tủ báo cháy sẽ lập tức cô lập điểm đứt và phát tín hiệu truyền theo cả 2 chiều (In & Out). Nhờ đó, $100\%$ thiết bị trên Loop vẫn tiếp tục hoạt động bình thường.

3.2. Vai trò của Mô-đun (Modules) trong việc liên động thiết bị

Hệ thống địa chỉ mạnh mẽ nhờ các dòng Module chuyên dụng:

Module Giám sát (Input Module): Dùng để kết nối và giám sát trạng thái của các thiết bị không có địa chỉ (như Công tắc dòng chảy - Flow Switch của hệ thống Sprinkler, van giám sát, tủ chữa cháy Foam/Gas).
Module Điều khiển (Output/Relay Module): Dùng để kích hoạt liên động các hệ thống hạ tầng khác khi có sự cố cháy:
- Hạ thang máy về tầng G.
- Kích hoạt quạt tăng áp cầu thang và quạt hút khói hành lang.
- Ngắt hệ thống điện động lực và điều hòa không khí (HVAC).
- Mở cửa kiểm soát vào ra (Access Control).

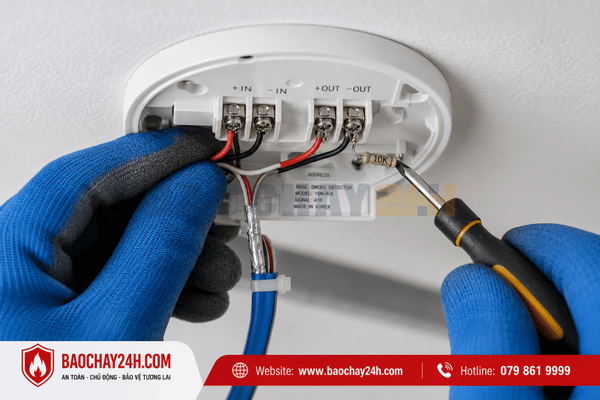

nguyen-ly-dau-noi-day-cho-dau-bao

4. Những lỗi kỹ thuật kinh điển khi kết nối thiết bị PCCC và cách khắc phục

Trong quá trình tư vấn và thi công thực tế, Baochay24h.com đã ghi nhận rất nhiều sự cố phát sinh do thi công sai nguyên lý kết nối thiết bị pccc:

1. Đấu sai polarity (Cực Âm/Dương) trên đường Loop

Hiện tượng: Tủ báo lỗi không nhận thiết bị (Missing Device) hoặc báo lỗi ngắn mạch (Short Circuit).
Giải pháp: Luôn tuân thủ quy ước màu dây (đỏ là " $+$ , đen/xanh là " $-$ ) và kiểm tra lại chân đế đầu báo trước khi sập đầu báo vào đế.

2. Sử dụng sai loại dây tín hiệu

Hiện tượng: Hệ thống địa chỉ chập chập chà chà, báo lỗi kết nối chập chờn do nhiễu từ trường của dây điện động lực $380\text$ đi song song.
Giải pháp: Tiêu chuẩn PCCC quy định dây tín hiệu báo cháy địa chỉ phải là dây xoắn đôi có lớp lưới chống nhiễu (Shielded Twisted Pair), tiết diện tối thiểu từ $1.0\text^2$ đến $1.5\text^2$ . Lớp lưới chống nhiễu phải được tiếp địa (Earth) đúng cách tại $1$ điểm duy nhất ở tủ báo cháy.

Bài viết liên quan: Để hiểu rõ hơn về cách tính toán dung lượng ắc quy dự phòng và lựa chọn tiết diện dây dẫn chuẩn tải cho hệ thống, bạn có thể tham khảo lại bài viết [Hướng dẫn tính toán công suất tủ báo cháy và chọn nguồn dự phòng chuẩn TCVN] của chúng tôi.

5. Quy trình 4 bước kiểm tra sơ đồ PCCC trước khi nghiệm thu

Trước khi đóng điện nghiệm thu hệ thống với Cục Cảnh sát PCCC & CNCH, đơn vị thi công cần thực hiện nghiêm ngặt 4 bước:

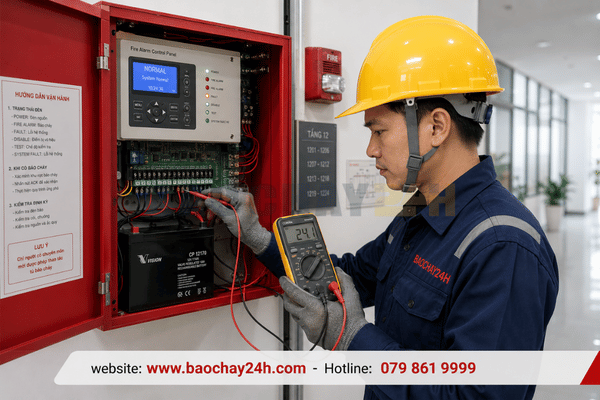

Đo thông mạch và cách điện (Megohmmeter): Kiểm tra xem đường dây có bị chạm vỏ (Earth Fault) hay ngắn mạch không. Độ cách điện phải đạt $> 20\text\Omega$
Đo điện trở vòng Loop/Zone: Đảm bảo tổng điện trở đường dây nằm trong giới hạn cho phép của nhà sản xuất (thường $< 50\Omega$ ).
Kiểm tra địa chỉ thiết bị: Dùng thiết bị cài đặt địa chỉ cầm tay (Handheld Programmer) để gán và kiểm tra từng đầu báo trước khi gắn lên trần.
Test liên động kịch bản PCCC (Matrix Cause & Effect): Kích hoạt thử nghiệm từng nút nhấn/đầu báo để kiểm tra xem còi chuông có nổ, quạt tăng áp có chạy và thang máy có hạ đúng kịch bản thiết kế hay không.

Hướng đi tiếp theo: Khi đã nắm vững mô hình kết nối phần cứng, bước quan trọng tiếp theo để hoàn thiện hệ thống là lập trình kịch bản xả khí chữa cháy tự động. Mời bạn đón đọc bài viết tiếp theo với chủ đề: [Giải pháp PCCC toàn diện cho mô hình nhà ở kết hợp sản xuất kinh doanh].

Lời Khuyên Từ Chuyên Gia

Việc hiểu đúng nguyên lý và triển khai chính xác sơ đồ pccc không chỉ giúp hệ thống vận hành ổn định, giảm thiểu $99\%$ rủi ro báo cháy giả mà còn tiết kiệm tối đa chi phí bảo trì, bảo dưỡng về sau. Nếu bạn đang gặp khó khăn trong khâu thiết kế hệ thống PCCC hoặc cần tìm kiếm giải pháp kết nối thiết bị pccc tối ưu cho dự án của mình, đừng ngần ngại liên hệ với đội ngũ kỹ sư của chúng tôi.
