Đầu Báo Beam Detector Là Gì? Nguyên Lý Hoạt Động Và Hướng Dẫn Lắp Đặt Chuẩn Kỹ Thuật

Nếu bạn đang phụ trách hệ thống PCCC cho một nhà xưởng cao hàng chục mét, một nhà thi đấu, trung tâm thương mại hay kho hàng có trần cao "vượt tầm" của đầu báo khói thông thường, chắc hẳn bạn đã từng đau đầu với câu hỏi: dùng loại đầu báo khói nào để vừa đảm bảo phát hiện cháy sớm, vừa không phải "leo trần" bảo trì từng cái một? Đây chính là lúc đầu báo beam (hay đầu báo tia chiếu, tên tiếng Anh là Beam Detector) phát huy vai trò của mình. Là một trong những thiết bị báo cháy chuyên dụng cho không gian lớn, Beam Detector đang được nhiều nhà thầu và chủ đầu tư tại Việt Nam lựa chọn thay thế cho hàng loạt đầu báo khói điểm truyền thống. Trong bài viết này, đội ngũ kỹ thuật của Baochay24h.com sẽ giúp bạn hiểu tường tận nguyên lý hoạt động, cấu tạo, tiêu chuẩn lắp đặt và những lưu ý thực tế khi thi công loại thiết bị pccc đặc thù này.

1. Đầu Báo Beam Detector Là Gì?

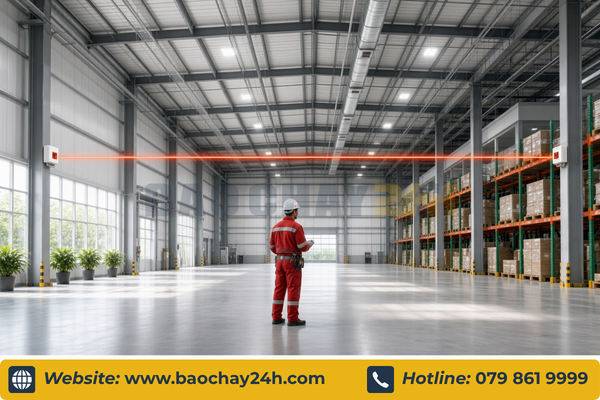

Đầu báo tia chiếu (Beam Detector) là một loại đầu báo khói hoạt động theo nguyên lý quang học chiếu tia, được thiết kế để giám sát khói trên một đường thẳng (line-type) thay vì tại một điểm cố định (point-type) như đầu báo khói quang điện hay ion hóa truyền thống.

Về bản chất, đây là thiết bị dùng để phát hiện sự suy giảm cường độ ánh sáng do khói gây ra trên một khoảng cách xa – có thể lên tới 100 mét tùy dòng sản phẩm. Nhờ đặc tính này, một cặp đầu báo beam có thể thay thế cho hàng chục, thậm chí hàng trăm đầu báo khói điểm nếu lắp cho cùng một diện tích, đặc biệt phù hợp với:

• Nhà xưởng sản xuất có trần cao trên 12-25 mét
• Nhà thi đấu, sân vận động có mái che
• Nhà thờ, thánh đường, hội trường lớn
• Kho hàng, trung tâm logistics
• Nhà ga, sân bay có không gian trần rộng

Trên thị trường Việt Nam, các thương hiệu đầu báo beam phổ biến nhất hiện nay đến từ Hochiki (Nhật Bản), Nittan (Nhật Bản), System Sensor (Mỹ), và một số dòng tương thích với hệ Panasonic, Dahua trong các hệ thống báo cháy tích hợp camera giám sát.

2. Nguyên Lý Hoạt Động Của Đầu Báo Tia Chiếu

Đây là phần cốt lõi mà bất kỳ kỹ sư PCCC hay chủ đầu tư nào cũng cần nắm rõ trước khi quyết định lắp đặt.

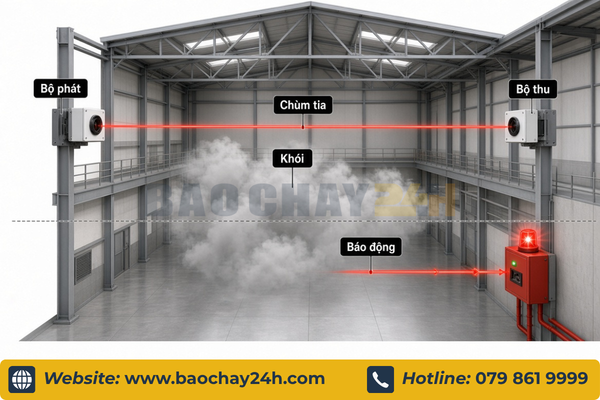

2.1. Cơ chế phát hiện khói bằng tia hồng ngoại

Một hệ thống Beam Detector hoàn chỉnh bao gồm hai bộ phận chính đặt đối diện nhau trên cùng một trục:

• Bộ phát (Transmitter): phát ra một chùm tia hồng ngoại (infrared beam) liên tục theo đường thẳng.
• Bộ thu (Receiver): nhận tín hiệu ánh sáng từ bộ phát và liên tục đo lường cường độ tín hiệu nhận được.

Trong điều kiện không khí sạch, cường độ tia hồng ngoại mà bộ thu nhận được luôn ổn định ở mức nền (baseline). Khi có đám khói xuất hiện và cắt ngang đường tia chiếu, các hạt khói sẽ hấp thụ và tán xạ một phần ánh sáng hồng ngoại, khiến cường độ tín hiệu tại bộ thu suy giảm.

Bộ xử lý tín hiệu bên trong đầu báo sẽ liên tục so sánh mức suy giảm này với ngưỡng cài đặt (obscuration threshold – thường tính theo %/mét hoặc %/foot). Nếu mức suy giảm tín hiệu vượt ngưỡng và duy trì trong một khoảng thời gian nhất định (để tránh báo giả do vật cản tức thời như chim bay qua, xe nâng di chuyển), đầu báo sẽ:

1. Kích hoạt tín hiệu báo cháy (Fire Alarm) gửi về tủ trung tâm báo cháy
2. Kích hoạt còi, đèn báo động tại chỗ (nếu tích hợp)
3. Truyền tín hiệu tới các thiết bị liên động khác (quạt hút khói, van chặn lửa, hệ thống chữa cháy tự động…)

2.2. Loại một tia (Single-beam) và loại phản xạ (Reflective type)

Trên thực tế thi công, kỹ thuật viên sẽ gặp hai dạng cấu hình chính:

2.3. Tự động bù trừ tín hiệu (Automatic Gain Control)

Một điểm kỹ thuật quan trọng khiến đầu báo beam đời mới trở nên đáng tin cậy là tính năng tự động bù trừ (Auto Gain Control – AGC). Theo thời gian, bụi bẩn bám trên mặt kính bộ phát/bộ thu hoặc gương phản xạ có thể làm suy giảm tín hiệu một cách từ từ – nếu không có cơ chế bù trừ, hệ thống rất dễ báo cháy giả do "hiểu nhầm" bụi bẩn là khói.

AGC sẽ tự động điều chỉnh mức baseline theo chu kỳ (thường vài phút đến vài giờ một lần), miễn là sự suy giảm diễn ra chậm và trong ngưỡng cho phép (thường dưới 30-40% so với mức ban đầu). Khi mức bụi bẩn vượt ngưỡng này, đầu báo sẽ tự động chuyển sang tín hiệu báo lỗi (Trouble/Fault) để nhắc nhân viên kỹ thuật vệ sinh, thay vì âm thầm mất tác dụng bảo vệ.

3. Cấu Tạo Chi Tiết Của Đầu Báo Beam

Để hiểu đúng cách lắp đặt, bạn cần nắm cấu tạo vật lý của thiết bị. Một bộ Beam Detector tiêu chuẩn (ví dụ dòng phổ biến của Hochiki hay Nittan) thường gồm:

• Khối bộ phát/thu (Transceiver Unit hoặc Transmitter + Receiver Unit): chứa nguồn phát LED hồng ngoại, thấu kính hội tụ, cảm biến quang, và mạch xử lý tín hiệu.
• Đế lắp xoay đa hướng (Swivel Base/Yoke Mount): cho phép điều chỉnh góc chiếu tia theo cả phương ngang và phương đứng, thường có góc điều chỉnh khoảng ±5° đến ±10°.
• Gương phản xạ (Reflector): đối với loại reflective, thường có 1, 2 hoặc 3 tấm gương ghép tùy theo khoảng cách cần chiếu (khoảng cách càng xa, số lượng gương càng nhiều để đảm bảo đủ cường độ phản xạ).
• Đèn LED báo trạng thái: thường có 2-3 màu (xanh – hoạt động bình thường, đỏ – báo cháy, vàng/nhấp nháy – báo lỗi/cần căn chỉnh).
• Công tắc test tích hợp hoặc kính lọc test (Test Filter): dùng để mô phỏng mức suy giảm ánh sáng tương đương khói khi kiểm tra định kỳ, không cần tạo khói thật.

4. Tiêu Chuẩn Lắp Đặt Đầu Báo Beam Tại Việt Nam

Đây là phần mà nhiều đơn vị thi công thường làm chưa đúng, dẫn đến hệ thống báo cháy giả liên tục hoặc tệ hơn là không phát hiện được cháy khi cần. Việc lắp đặt cần tuân thủ theo TCVN 5738 (Hệ thống báo cháy tự động – Yêu cầu kỹ thuật) và tham khảo thêm hướng dẫn từ nhà sản xuất cùng tiêu chuẩn quốc tế NFPA 72 – vốn được nhiều kỹ sư Việt Nam áp dụng song song vì tính chi tiết cao hơn đối với riêng dòng đầu báo tuyến tính này.

4.1. Khoảng cách và phạm vi bảo vệ

• Khoảng cách tối đa giữa bộ phát và bộ thu (hoặc bộ phát/thu và gương phản xạ) tùy thuộc vào model, phổ biến từ 5 mét đến 100 mét.
• Khoảng cách tối thiểu thường không dưới 5 mét để tránh tín hiệu bão hòa (quá mạnh) gây sai số đo.
• Chiều rộng bảo vệ mỗi bên tia khuyến nghị không vượt quá 7,5 mét (tính từ trục tia sang mỗi bên), tức một tia beam bảo vệ hiệu quả dải rộng khoảng 15 mét.
• Khoảng cách từ đầu báo đến trần nhà thường nằm trong khoảng 0,3 – 1 mét (không lắp sát trần vì lớp khí nóng tụ ở đỉnh trần có thể gây nhiễu, cũng không lắp quá xa trần vì khói loãng chưa kịp tích tụ tới mức phát hiện).

4.2. Vị trí lắp đặt cần tránh

Khi khảo sát mặt bằng, kỹ thuật viên Baochay24h.com luôn lưu ý các nguyên tắc sau để tránh báo động giả – nguyên nhân hàng đầu khiến khách hàng mất niềm tin vào hệ thống:

• Không lắp đầu báo ở nơi có luồng ánh sáng mạnh trực tiếp chiếu vào ống kính (ánh nắng xuyên cửa sổ, đèn pha, đèn chiếu sáng công suất lớn) vì có thể gây nhiễu cảm biến quang.
• Tránh khu vực có rung động cơ học mạnh (gần máy nén khí, cầu trục, dây chuyền sản xuất rung lắc) vì rung động làm lệch trục tia, gây mất tín hiệu hoặc báo lỗi liên tục.
• Tránh lắp gần khu vực có bụi bẩn, hơi ẩm, hơi dầu mỡ đậm đặc tích tụ nhanh (nhà bếp công nghiệp, xưởng hàn, xưởng gỗ có nhiều mùn cưa bay) – những nơi này nên ưu tiên đầu báo khói điểm loại chuyên dụng hoặc đầu báo nhiệt thay vì beam.
• Không để vật cản (giá kệ hàng hóa cao, biển quảng cáo treo, hệ thống đèn chiếu sáng lớn) cắt ngang đường tia trong bất kỳ thời điểm nào của quá trình vận hành nhà xưởng (kể cả khi xe nâng xếp hàng cao).
• Kết cấu mái/trần dễ rung lắc theo gió hoặc co giãn nhiệt (mái tôn, kết cấu thép nhẹ) cần gia cố điểm lắp chắc chắn, tránh làm lệch trục tia theo thời gian.

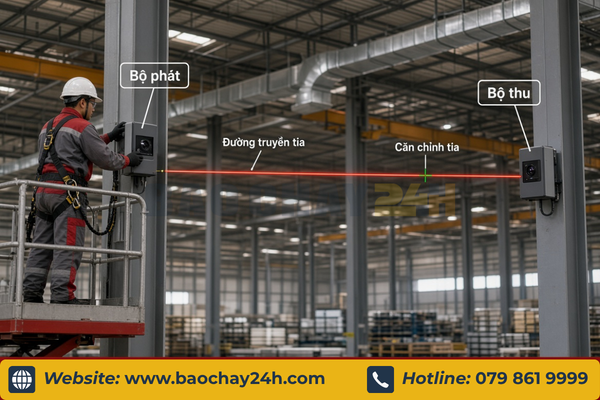

4.3. Căn chỉnh trục tia (Alignment)

Đây là bước kỹ thuật quan trọng nhất quyết định độ tin cậy lâu dài của hệ thống:

1. Xác định trục ngắm bằng mắt thường hoặc laser hỗ trợ để đảm bảo bộ phát – bộ thu (hoặc gương) nằm chính xác trên một đường thẳng.
2. Sử dụng đế xoay đa hướng để tinh chỉnh góc chiếu, quan sát đèn LED báo tín hiệu (thường sẽ nhấp nháy nhanh dần khi tín hiệu thu được mạnh dần, và sáng ổn định khi đạt mức tối ưu).
3. Đo và ghi nhận mức tín hiệu nền (baseline signal strength) bằng thiết bị đo chuyên dụng hoặc phần mềm đi kèm của nhà sản xuất – khuyến nghị mức tín hiệu đạt tối thiểu 60-70% biên độ khả dụng để có đủ dư địa bù trừ khi bụi bẩn tích tụ theo thời gian.
4. Cố định chắc chắn đế lắp sau khi căn chỉnh xong, tránh trường hợp rung lắc làm lệch trục sau vài tháng vận hành.
5. Test lại bằng kính lọc test (test filter) để xác nhận đầu báo phản ứng đúng với mức suy giảm mô phỏng.

5. So Sánh Đầu Báo Beam Với Đầu Báo Khói Điểm Truyền Thống

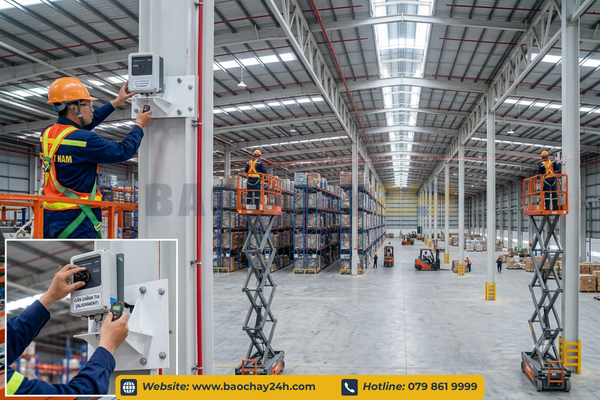

Nhiều khách hàng khi tư vấn tại Baochay24h.com thường băn khoăn không biết nên chọn đầu báo beam hay tiếp tục dùng đầu báo khói quang điện dạng điểm (spot-type photoelectric). Bảng so sánh dưới đây sẽ giúp bạn dễ hình dung:

Từ bảng trên có thể thấy, đầu báo tia chiếu không phải là lựa chọn thay thế toàn diện cho đầu báo khói điểm, mà là giải pháp bổ sung tối ưu cho những không gian đặc thù mà đầu báo điểm khó phát huy hiệu quả.

6. Ưu Điểm Và Hạn Chế Cần Cân Nhắc

6.1. Ưu điểm nổi bật

• Tiết kiệm chi phí tổng thể cho công trình có diện tích/độ cao lớn nhờ giảm số lượng đầu báo và dây tín hiệu cần kéo.
• Phát hiện sớm đám khói lan tỏa theo phương ngang – rất phù hợp với các đám cháy âm ỉ (smoldering fire) sinh khói trước khi bùng phát lửa.
• Dễ bảo trì tập trung vì số lượng thiết bị ít hơn nhiều so với phương án dùng toàn đầu báo điểm.
• Nhiều dòng hỗ trợ giao tiếp địa chỉ (addressable), dễ tích hợp vào hệ thống báo cháy tổng thể cùng các dòng tủ trung tâm phổ biến.

6.2. Hạn chế cần lưu ý khi tư vấn khách hàng

• Không phù hợp với môi trường nhiều bụi, hơi ẩm, khói dầu mỡ thường xuyên (dễ gây báo giả hoặc phải vệ sinh liên tục).
• Cần kỹ thuật viên có kinh nghiệm để căn chỉnh trục tia – nếu thi công sai, hệ thống có thể "tê liệt" mà không ai biết cho tới khi kiểm định.
• Nhạy cảm với rung động kết cấu công trình theo thời gian, cần kiểm tra định kỳ để đảm bảo trục tia không bị lệch.
• Đối với các đám cháy phát sinh cục bộ, sát mặt sàn mà khói chưa kịp bốc lên tới độ cao lắp đặt tia chiếu, thời gian phát hiện có thể chậm hơn so với đầu báo điểm đặt gần nguồn cháy tiềm ẩn.

7. Ứng Dụng Thực Tế Tại Việt Nam

Qua quá trình triển khai các dự án PCCC, đội ngũ Baochay24h.com nhận thấy đầu báo beam phát huy hiệu quả rõ rệt nhất tại:

• Nhà xưởng sản xuất, kho vận logistics: đặc biệt các kho có kệ hàng cao (high-rack storage) nơi việc lắp đầu báo điểm phân tán gần như bất khả thi về chi phí lẫn kỹ thuật.
• Trung tâm thương mại, siêu thị có trần dốc, mái vòm: giúp bao phủ diện tích lớn mà không cần khoan lắp quá nhiều điểm trên trần thạch cao hay trần giả.
• Công trình tôn giáo, hội trường, nhà thi đấu: những không gian yêu cầu tính thẩm mỹ cao, hạn chế lắp quá nhiều thiết bị lộ trên trần.
• Nhà máy nhiệt điện, kho chứa vật liệu công nghiệp (với điều kiện môi trường không quá bụi bẩn) – nơi đám cháy âm ỉ từ vật liệu tích trữ cần được phát hiện sớm trước khi bùng phát.

8. Lưu Ý Khi Lựa Chọn Thiết Bị Và Đơn Vị Thi Công

Khi tìm mua thiết bị báo cháy dạng beam, khách hàng nên cân nhắc các yếu tố sau để tránh mua nhầm sản phẩm không phù hợp với đặc thù công trình:

• Xác định đúng khoảng cách thực tế cần bảo vệ trước khi chọn model – tránh chọn dòng khoảng cách xa hơn nhiều so với nhu cầu (lãng phí) hoặc ngắn hơn nhu cầu (không đủ bao phủ, phải lắp bù bằng đầu báo điểm).
• Kiểm tra khả năng tích hợp với tủ trung tâm báo cháy hiện có của công trình (hệ thống thường – conventional hoặc hệ địa chỉ – addressable).
• Ưu tiên thương hiệu có chứng nhận kiểm định phù hợp tiêu chuẩn Việt Nam và có sẵn linh kiện thay thế, dịch vụ hậu mãi tại thị trường trong nước.
• Chọn đơn vị thi công có kinh nghiệm căn chỉnh trục tia thực tế, không chỉ đơn thuần bán thiết bị – vì như đã phân tích ở trên, khâu lắp đặt quyết định phần lớn độ tin cậy của hệ thống.

Nếu công trình của bạn từng gặp tình trạng đầu báo khói bị báo cháy giả liên tục do bụi bẩn hoặc môi trường ẩm, có thể bạn sẽ quan tâm thêm đến những phân tích chuyên sâu mà Baochay24h.com đã chia sẻ trong bài viết trước đó về nguyên nhân và cách khắc phục tình trạng đầu báo khói báo động giả, nơi chúng tôi phân tích chi tiết các nguyên nhân phổ biến và giải pháp xử lý cho từng loại đầu báo.

Bên cạnh đầu báo beam, một hệ thống báo cháy hoàn chỉnh còn cần sự phối hợp đồng bộ với tủ trung tâm điều khiển, module giám sát và các thiết bị liên động khác để đảm bảo tín hiệu báo cháy được xử lý kịp thời và chính xác. Trong bài viết tiếp theo của chuỗi nội dung tuần này, Baochay24h.com sẽ đi sâu vào nguyên lý phối hợp giữa đầu báo tia chiếu với tủ trung tâm báo cháy địa chỉ (Addressable Fire Alarm Control Panel) – một chủ đề quan trọng dành cho các kỹ sư thiết kế hệ thống PCCC quy mô lớn.

9. Câu Hỏi Thường Gặp Về Đầu Báo Beam

Đầu báo beam có cần bảo trì thường xuyên không? Có. Nên vệ sinh mặt kính bộ phát/thu và gương phản xạ định kỳ 3-6 tháng/lần (tùy môi trường bụi bẩn), đồng thời kiểm tra lại độ căn chỉnh trục tia ít nhất mỗi năm một lần hoặc sau khi công trình có rung chấn, cải tạo kết cấu.

Đầu báo beam có dùng được cho nhà dân dụng thông thường không? Về mặt kỹ thuật có thể lắp được, nhưng xét về hiệu quả chi phí, đầu báo khói điểm vẫn phù hợp hơn với nhà ở, căn hộ, văn phòng có trần thấp dưới 6-9 mét. Beam Detector phát huy giá trị kinh tế rõ rệt nhất ở công trình có trần cao và diện tích lớn.

Làm sao biết đầu báo beam đang hoạt động đúng hay đã bị lệch trục? Hầu hết các dòng đầu báo hiện đại đều có đèn LED báo trạng thái và tín hiệu báo lỗi (fault) gửi về tủ trung tâm khi tín hiệu suy giảm bất thường hoặc mất hoàn toàn – đây là dấu hiệu cần kiểm tra căn chỉnh lại ngay.

Beam Detector có báo cháy giả nhiều không? Nếu được khảo sát, lựa chọn model phù hợp và lắp đặt đúng kỹ thuật (tránh các vị trí rung động, ánh sáng mạnh, bụi bẩn dày đặc), tỷ lệ báo giả sẽ rất thấp và tương đương các loại đầu báo khói chuyên dụng khác.

Kết Luận

Đầu báo beam (Beam Detector) là giải pháp kỹ thuật không thể thiếu cho những công trình có không gian rộng và trần cao – nơi mà đầu báo khói điểm truyền thống khó đảm bảo hiệu quả kinh tế lẫn kỹ thuật. Tuy nhiên, giá trị thực sự của loại thiết bị pccc này chỉ phát huy trọn vẹn khi được khảo sát, lựa chọn model và lắp đặt căn chỉnh đúng kỹ thuật ngay từ đầu. Một hệ thống Beam Detector lắp sai vị trí hay căn chỉnh sơ sài không chỉ gây phiền toái vì báo động giả, mà nghiêm trọng hơn là có thể không kích hoạt kịp thời khi sự cố cháy thực sự xảy ra.

Liên Hệ Tư Vấn Và Thi Công Đầu Báo Beam Chính Hãng

Với kinh nghiệm khảo sát và thi công hệ thống báo cháy cho hàng trăm nhà xưởng, kho vận và công trình quy mô lớn trên cả nước, Baochay24h.com sẵn sàng đồng hành cùng bạn từ khâu tư vấn chọn model đầu báo beam phù hợp, đến khảo sát mặt bằng, thi công và căn chỉnh trục tia đạt chuẩn kỹ thuật.

Nếu bạn đang tìm kiếm thiết bị báo cháy chính hãng từ Hochiki, Nittan, System Sensor hay cần tư vấn giải pháp PCCC tổng thể cho công trình có trần cao, đừng ngần ngại liên hệ ngay với chúng tôi:
